在低壓電纜導體設計中，對于50mm2及以上的導體多采用異形緊壓線芯，這種結構是把絞合后的絞線通過半圓形、扇形、瓦形孔型的緊壓輪緊壓而成，緊壓后減少了單線之間的空隙，提高了絞線的填充系數。這種導電線芯擠包絕緣經成纜絞合成圓形，絕緣線芯間的間隙比圓形線芯大大減少，既減少了填充材料的用量，并且成纜線芯的外徑減少，也使各種材料的消耗減少。

為了形象地說明異形線芯的優勢，我們以為例進行說明。在很多電纜廠，這種電纜的導體結構為（4瓦+1圓）或（3瓦+2圓），有的甚至兩種情況并存，基于此，本文進行下淺析這種電纜的***佳結構。

一、兩種結構形式

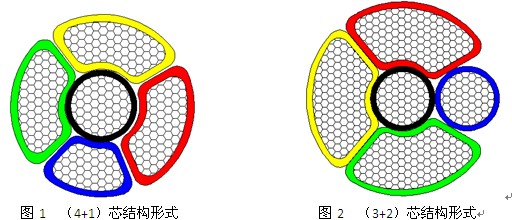

這兩種電纜結構的差別就在于其成纜線芯的不同，通過CAD我們繪制電纜成纜的結構圖如下：

1.如圖1所示 4瓦形+1圓形結構。從圖中可以看出這種結構比較緊湊，成纜時填充率低，成纜外徑偏小，節省了其他材料的消耗；
