一、概述
變壓器檔位變送器是一種能提取主變壓器抽頭位置信號，經隔離后轉換成對應于輸入（變送器抽頭位置信號）
的直流模擬量輸出的設備?？蓮V泛用于變壓器運行狀態的自動化監控。
本產品具有如下特點：
▲安全可靠
▲可接收多達19個位置信號
▲輸入電壓范圍寬
▲輸出穩定
二、型號
YWD-BC1 YDD-BC1-D
YWD-BC2 YDD-BC2-D

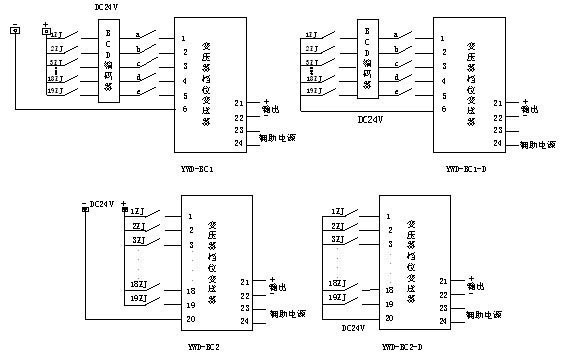

三、接線圖
圖中1ZJ-19ZJ為變壓器抽頭的輔助接點，它對應于變壓器的抽頭位置。哪一對接點閉合，則表示變壓器抽頭在
該對接點所指位置。如果將這些接點開關量直接入RTU的數字量輸入口，就要占用19個遙信通道，即使與BCD碼
編碼器相配，亦要占用5個遙信，如果有多臺變壓器，則資源占用相當嚴重。YDD系列變壓器抽頭位置變送器將
變壓器抽頭位置信號轉換為直流輸出，只占用RTU一個遙測量通道。
四、主要技術性能指標
長期穩定性：年***大變化±0.1%
輸入電壓：（高電平）DC12～24V
（低電平）<1V
輸入阻抗：≥5kΩ
輸 出：0～5V 1～5V
0～10mA 0～20mA
輸出波紋：＜10mV
負載能力：電壓輸出≥2kΩ
電流輸出≤750kΩ
響應時間：≤10ms
絕緣強度：AC2000V于輸入/輸出/外殼/輔助電源
工作溫度：-10～＋45℃
貯藏條件：-40～70℃ 相對濕度10～99%RH無凝露
輔助電源：AC220V±15% 50Hz±10% DC220V±30%
電源功耗：≤1VA
五、外形尺寸
110㎜×75㎜×117㎜
六、輸入/輸出：（以輸出0-5V為例）
YWD-BC1
|
輸入碼 |
抽頭
狀態 |
輸出（mV） |
輸入碼 |
抽頭
狀態 |
輸出（mV） | ||||||||
|
a |
b |
c |
d |
e |
a |
b <
